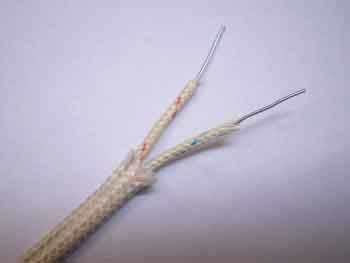

热电偶用补偿导线、补偿电缆

产品特点及用途：
热电偶用聚氯乙烯绝缘和护套补偿导线、补偿电缆，具有优良的防潮、耐磨和阻燃性能；耐热用氟塑料绝缘和护套补偿导线、补偿电缆采用连续挤出工艺，具有耐高温、低温、耐酸碱、耐油、耐磨、耐老化、防水不延燃等优良性能。
本质安全防爆测温系统用热电偶补偿导线及电缆采用低电容、低电感结构，除具有普通热电偶补偿导线及电缆的性能外，还具有防爆安全性能，适用于有爆炸危险的环境及防爆安全性能要求较高的场合延伸防爆热电偶冷端与防爆测温仪表相连接，构成本质安全热电偶测温系统。
基本型号：
1、型号、合金丝材料及绝缘颜色

产品型号	配用热电偶	补偿导线及电缆合金丝		绝缘层着色
		正极	负极	正极	负极
SC	S(铂铑10—铂) R(铂铑13—铂)	SPC（铜）	SNC（铜镍） SNC (Copper-nickel)	红	绿
RC		RPC（铜）	RNC（铜镍）	红	绿
KCA	K（镍鉻—镍硅）	KPCA（铁）	KNCA（铜镍）	红	蓝
KCB		KPCB（铜）	KNCB（铜镍）	红	蓝
KX		KPX（镍鉻）	KNX（镍硅）	红	黑
NC	N(镍鉻硅—镍硅)	NPC（铁）	NNC（铜镍）	红	灰
NX		NPX（镍鉻硅）	NNX（镍硅）	红	灰
EX	E(镍鉻—铜镍)	EPX（镍鉻）	ENX（铜镍）	红	棕
JX	J（铁—铜镍）	JPX（铁）	JNX（铜镍）	红	紫
TX	T（铜—康铜）	TPX（铜）	TNX（铜镍）	红	白

注：型号第一个字母与热电偶分度号对应，第二个字母中“C”表示补偿型补偿导线，“X”表示延伸型补偿导线。SC型补偿导线可配用R分度号热电偶。

2、使用分类及护套着色

使用分类	精度等级及标志		护套着色
	普通级	精密级	普通级	精密级	本安型
一般用G	―――	S	黑	灰	蓝
耐热用H	―――	S	黑	黄	蓝

规格

产品名称	标称截面积 mm2	线芯对数	导体结构
			单股导体	多股导体（R）
补偿导线 补偿电缆	0.2	2～19	1／0.52	7／0.20
	0.5		1／0.80	7／0.3
	1.0		1／1.13	7／0.43
	1.5		1／1.37	7／0.52
	2.5		1／1.76	19／0.41
